XXL-JOB 使用介绍

本文介绍XXL-JOB的基本使用与CRON表达式。

1. 介绍与优势

定时任务是指在特定时间或以特定间隔自动执行的程序或脚本。例如：

某电商平台需要在每周一上午10点发放1000张优惠券；
某财务系统需要在每天凌晨01:00:00结算前一天的财务数据，进行统计汇总；

在微服务环境下，如果存在多个服务实例，那么定时任务就会执行多次，造成问题。例如，如果该电商平台优惠券服务部署多实例，那么就会造成发放的优惠券不止1000张。

XXL-JOB是一个分布式任务调度平台，其核心设计目标是开发迅速、学习简单、轻量级、易扩展。

官网地址：https://www.xuxueli.com/xxl-job/

分布式任务调度平台可以解决如下问题：

防止重复执行：如果有多实例同时运行，会造成定时任务重复执行出现问题，分布式任务调度平台保证每个时间点只有一个实例在执行任务；
高可用：单机版的定时任务调度只能在一台机器上运行，如果程序或系统出现问题，就会导致功能不可用；分布式任务调度，可以保证高可用；
提升效率：如果现在有大量任务需要处理。分布式任务调度可以并行处理任务，提升效率；

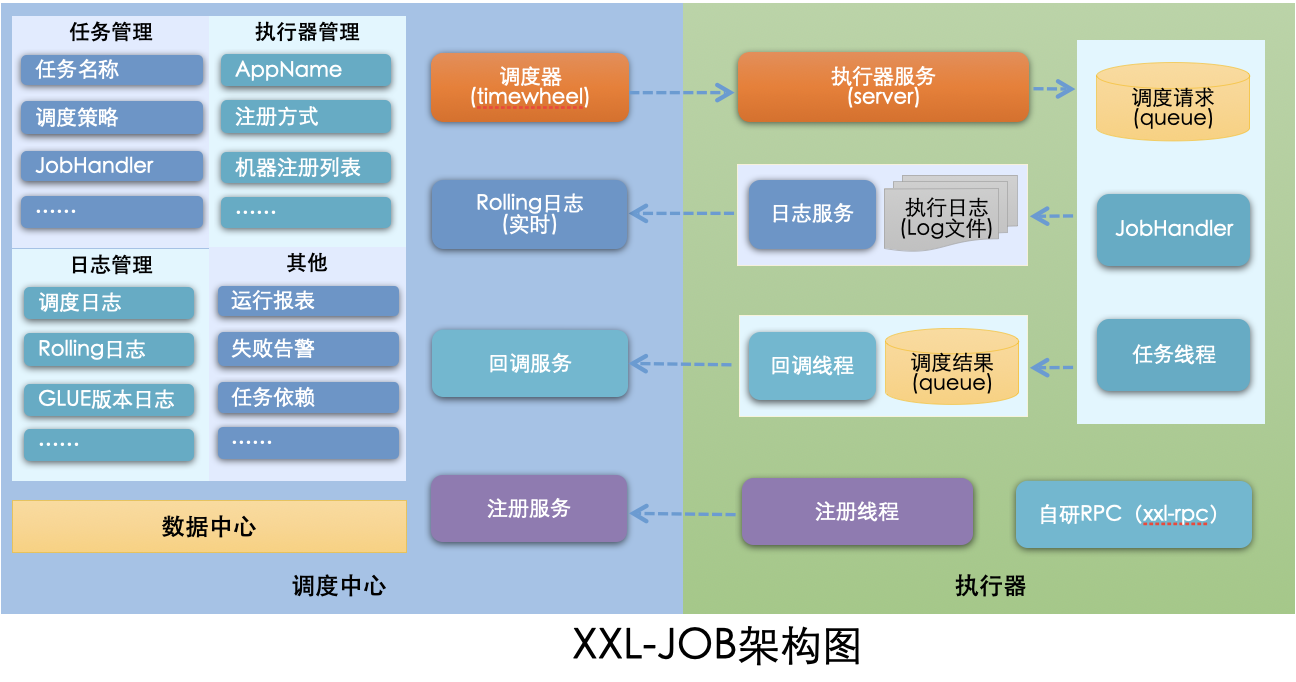

XXL-JOB的架构图如下，可以发现，XXL-JOB主要分为两部分：

调度中心
负责管理调度信息，按照调度配置发出调度请求，自身不承担业务代码。 调度系统与任务解耦，提高了系统可用性和稳定性，同时调度系统性能不再受限于任务模块；支持可视化、简单且动态的管理调度信息，包括任务新建，更新，删除，GLUE开发和任务报警等，所有上述操作都会实时生效，同时支持监控调度结果以及执行日志，支持执行器Failover。
执行器
负责接收调度请求并执行任务逻辑。 任务模块专注于任务的执行等操作，开发和维护更加简单和高效；接收“调度中心”的执行请求、终止请求和日志请求等。

输入图片说明

2. 入门案例

2.1 环境准备

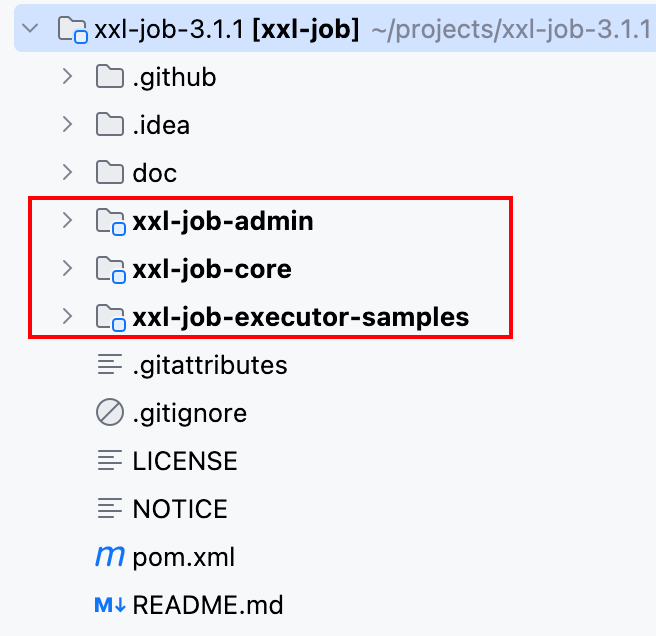

本小节介绍XXL-JOB的入门案例，首先下载源码：https://github.com/xuxueli/xxl-job/releases，下载完成后解压并用IDEA打开，项目结构如下：

xxl-job-admin：调度中心源码，可以启动该服务，即启动调动中心；
xxl-job-core：执行器源码，可以在自己项目中引入该模块，即可以引入执行器；
xxl-job-executor-samples：案例代码；

2.2 调度中心的部署

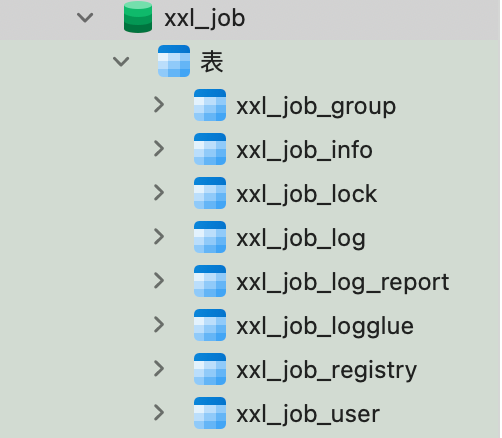

首先，运行XXL-JOB项目下的doc/db/tables_xxl-job.sql脚本文件：

然后，打开xxl-job-admin服务配置文件application.properties，主要关注以下配置：

properties

# 调度中心启动端口
server.port=28080

# 数据库配置
spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai
spring.datasource.username=root
spring.datasource.password=root
spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver

# xxl-job, access token, 主要用于和执行器通信
xxl.job.accessToken=default_token

在启动项目时，有关日志路径可能会报文件不存在，需要修改日志路径，resources/logback.xml文件中找到如下一行：

xml

<property name="log.path" value="./data/applogs/xxl-job/xxl-job-admin.log"/>

将日志路径修改一下就可以了。

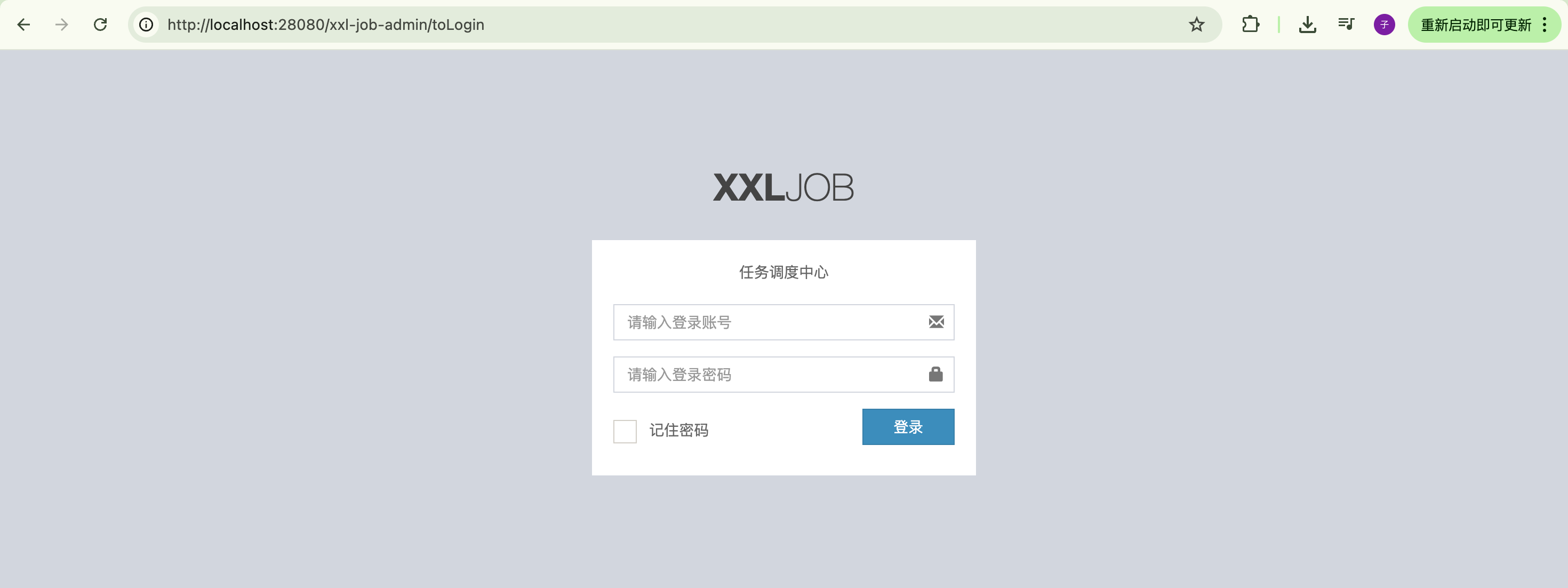

之后启动服务，在浏览器中访问路径：http://localhost:28080/xxl-job-admin，显示登录界面，默认的账号密码为admin/123456：

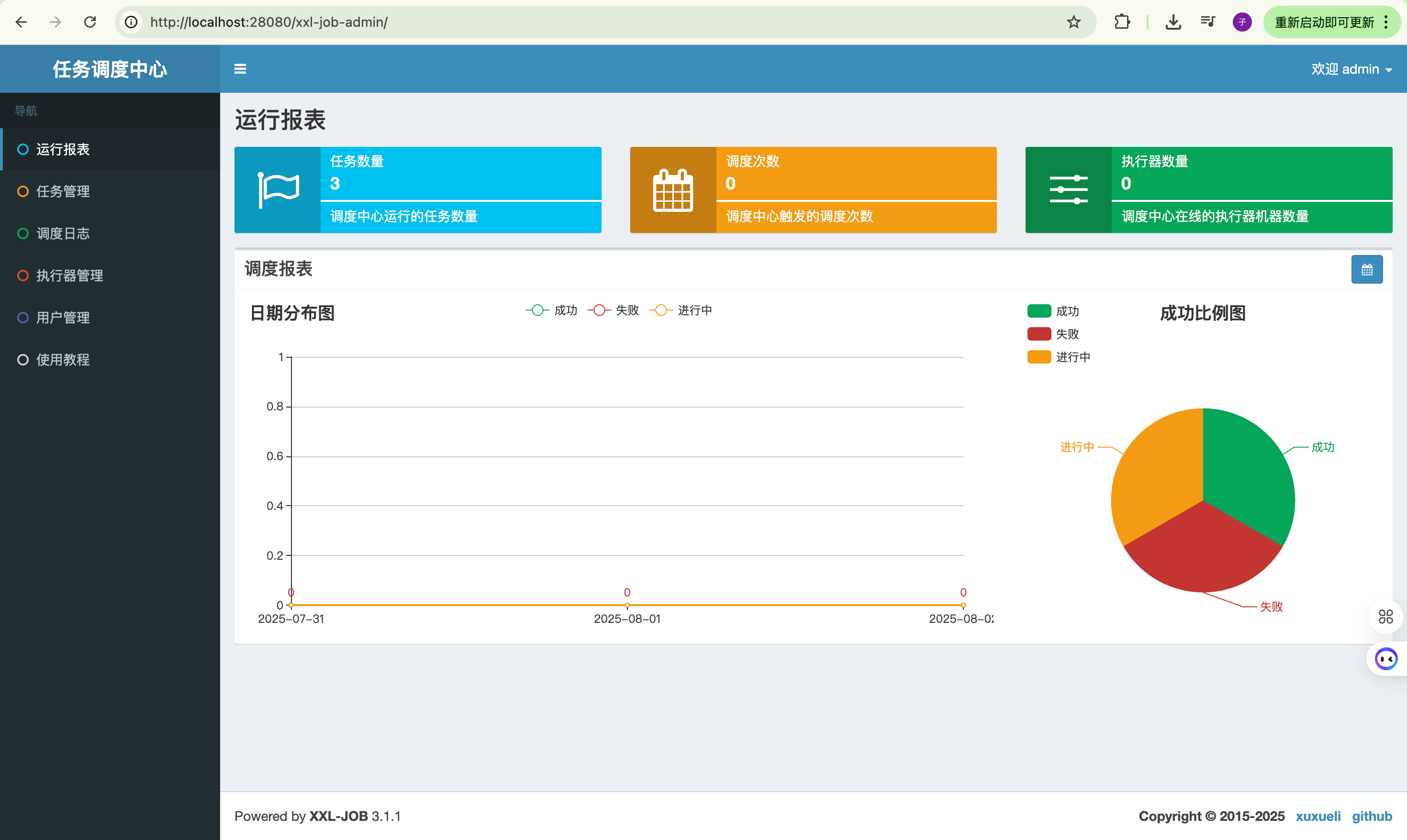

登录成功后即可进入调度中心主界面：

至此，调度中心成功启动。

2.3 执行器的部署

所谓执行器，就是我们自己的项目，首先在项目中引入依赖：

xml

<dependency>
    <groupId>com.xuxueli</groupId>
    <artifactId>xxl-job-core</artifactId>
    <version>3.1.1</version>
</dependency>

然后在配置文件中写入以下有关XXL-JOB的内容：

properties

### 调度中心部署根地址 [选填]：如调度中心集群部署存在多个地址则用逗号分隔。执行器将会使用该地址进行"执行器心跳注册"和"任务结果回调"；为空则关闭自动注册；
xxl.job.admin.addresses=http://127.0.0.1:28080/xxl-job-admin
### 调度中心通讯TOKEN [选填]：非空时启用；
xxl.job.admin.accessToken=default_token
### 调度中心通讯超时时间[选填]，单位秒；默认3s；
xxl.job.admin.timeout=3
### 执行器AppName [选填]：执行器心跳注册分组依据；为空则关闭自动注册
xxl.job.executor.appname=my-xxl-job-executor
### 执行器注册 [选填]：优先使用该配置作为注册地址，为空时使用内嵌服务 ”IP:PORT“ 作为注册地址。从而更灵活的支持容器类型执行器动态IP和动态映射端口问题。
xxl.job.executor.address=
### 执行器IP [选填]：默认为空表示自动获取IP，多网卡时可手动设置指定IP，该IP不会绑定Host仅作为通讯使用；地址信息用于 "执行器注册" 和 "调度中心请求并触发任务"；
xxl.job.executor.ip=127.0.0.1
### 执行器端口号 [选填]：小于等于0则自动获取；默认端口为9999，单机部署多个执行器时，注意要配置不同执行器端口；
xxl.job.executor.port=9999
### 执行器运行日志文件存储磁盘路径 [选填] ：需要对该路径拥有读写权限；为空则使用默认路径；
xxl.job.executor.logpath=./data/applogs/xxl-job/jobhandler
### 执行器日志文件保存天数 [选填] ： 过期日志自动清理, 限制值大于等于3时生效; 否则, 如-1, 关闭自动清理功能；
xxl.job.executor.logretentiondays=30

向容器中注入XXL-JOB配置类：

java

@Configuration
public class XxlJobConfig {

    private Logger logger = LoggerFactory.getLogger(XxlJobConfig.class);

    @Value("${xxl.job.admin.addresses}")
    private String adminAddresses;

    @Value("${xxl.job.admin.accessToken}")
    private String accessToken;

    @Value("${xxl.job.admin.timeout}")
    private int timeout;

    @Value("${xxl.job.executor.appname}")
    private String appname;

    @Value("${xxl.job.executor.address}")
    private String address;

    @Value("${xxl.job.executor.ip}")
    private String ip;

    @Value("${xxl.job.executor.port}")
    private int port;

    @Value("${xxl.job.executor.logpath}")
    private String logPath;

    @Value("${xxl.job.executor.logretentiondays}")
    private int logRetentionDays;

    @Bean
    public XxlJobSpringExecutor xxlJobExecutor() {
        logger.info(">>>>>>>>>>> xxl-job config init.");
        XxlJobSpringExecutor xxlJobSpringExecutor = new XxlJobSpringExecutor();
        xxlJobSpringExecutor.setAdminAddresses(adminAddresses);
        xxlJobSpringExecutor.setAppname(appname);
        xxlJobSpringExecutor.setAddress(address);
        xxlJobSpringExecutor.setIp(ip);
        xxlJobSpringExecutor.setPort(port);
        xxlJobSpringExecutor.setAccessToken(accessToken);
        xxlJobSpringExecutor.setTimeout(timeout);
        xxlJobSpringExecutor.setLogPath(logPath);
        xxlJobSpringExecutor.setLogRetentionDays(logRetentionDays);

        return xxlJobSpringExecutor;
    }
}

最后创建任务类：

java

@Component
public class HelloJob {

    private static final Logger logger = Logger.getLogger(HelloJob.class.getName());

    @XxlJob(value = "helloJob")
    public void execute() {
        logger.info("hello job");
    }

}

使用注解@XxlJob指定任务方法和任务名。

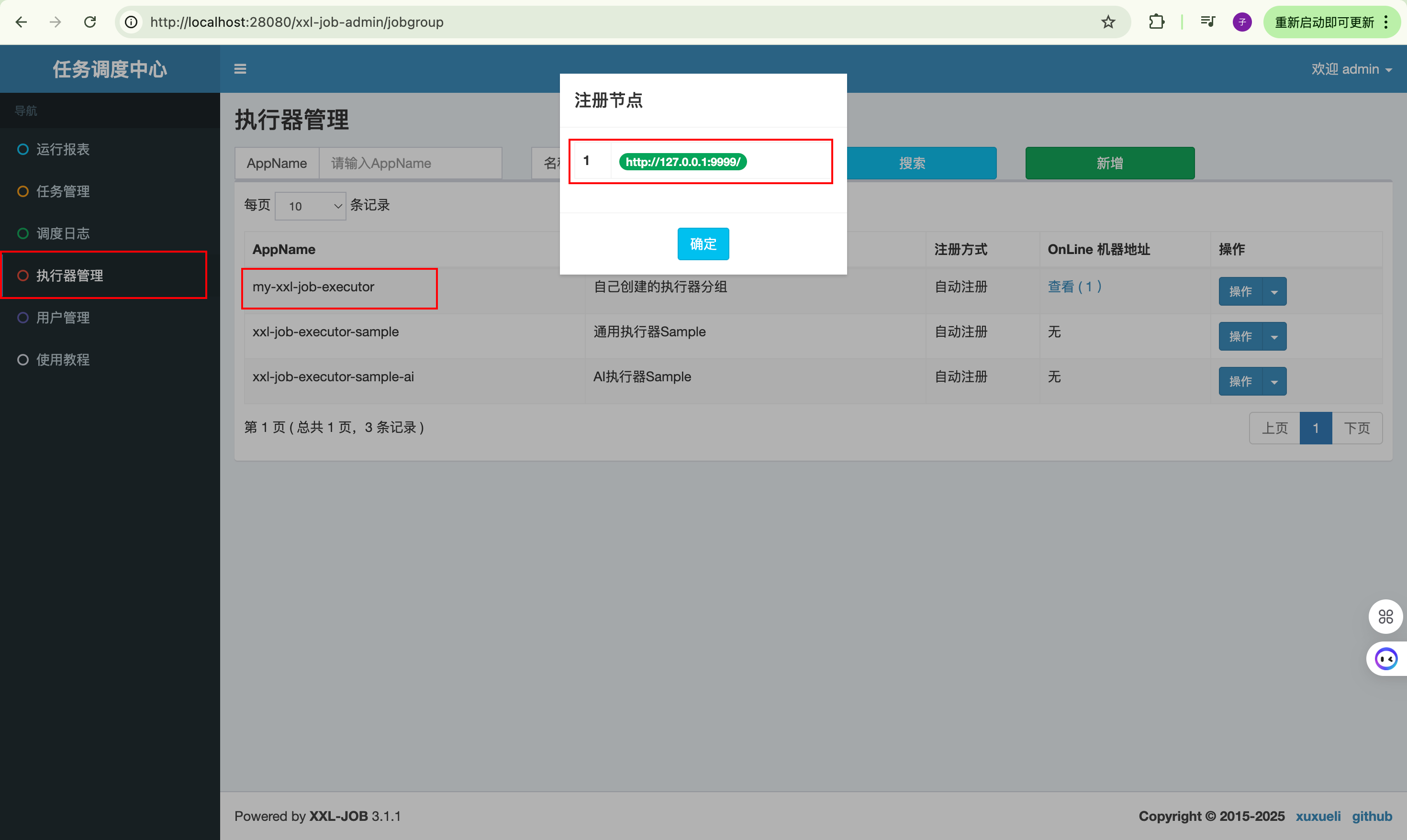

启动执行器项目，然后在调度中心的执行器管理界面，查看注册的执行器：

WARNING

注意，在执行器的配置文件中，如果修改了appName（xxl.job.executor.appname=my-xxl-job-executor），则需要在调度中心新建一个执行器分组，否则看不到。

2.4 任务的执行

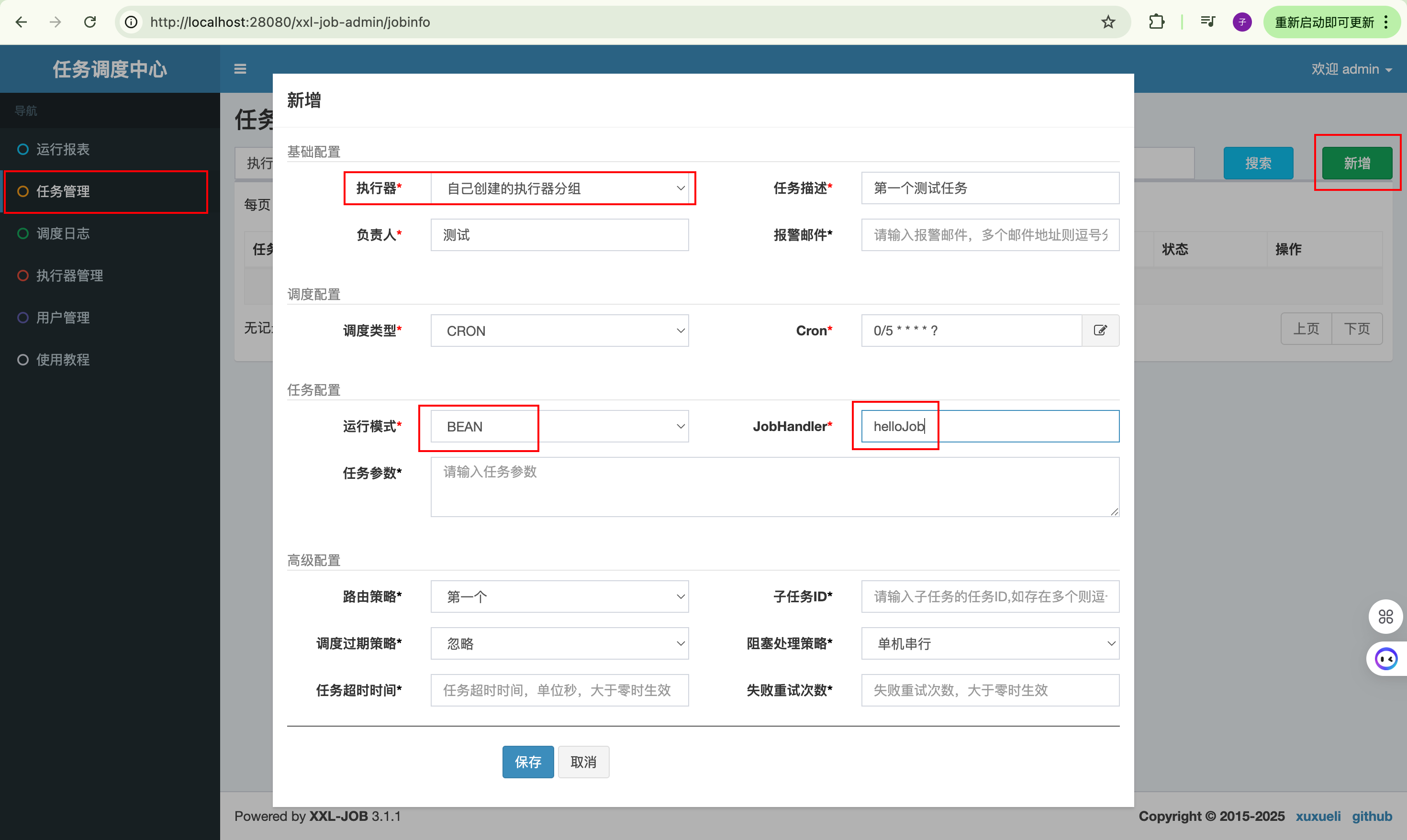

当注册上执行器后，我们就可以到调度中心-任务管理界面，新建任务：

选择执行器为自己创建的执行器；
运行模式选Bean，JobHandler填写执行器中的任务名称；
Cron表达式设置为5秒执行一次；

保存后，启动任务。

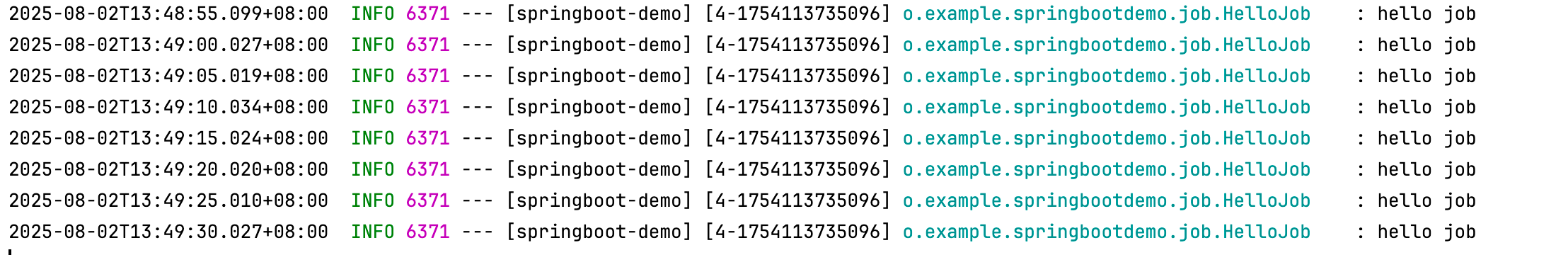

在执行器控制界面，查看任务是否成功执行：

至此，入门案例成功完成。

3. 其他配置

在创建任务时，还有许多配置可以修改，这一小节介绍这些配置。

3.1 任务参数

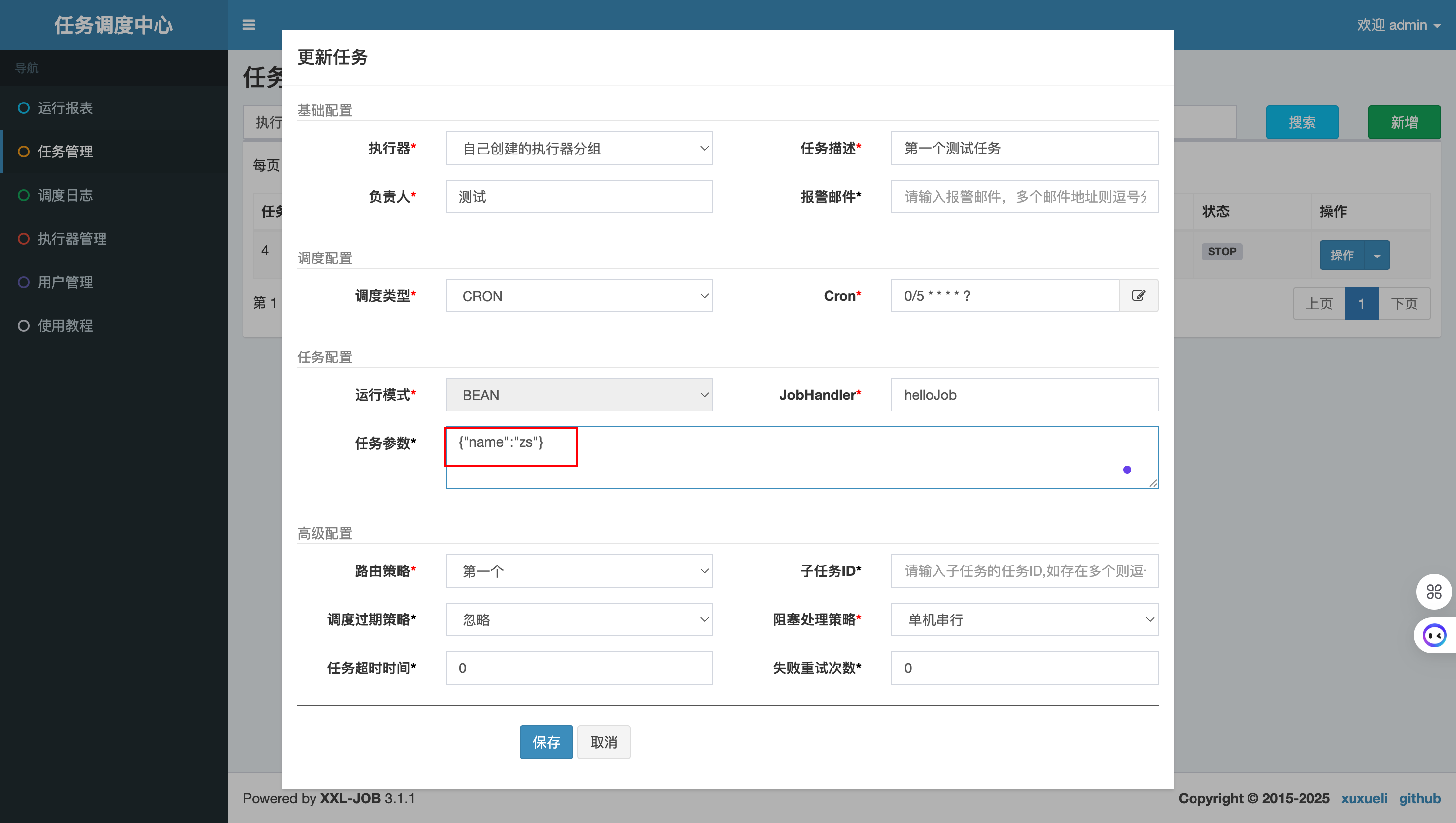

在配置任务时，可以设置任务参数：

推荐使用JSON格式填写任务参数。

然后，在任务中通过XxlJobHelper获取任务参数：

java

@XxlJob(value = "helloJob")
public void execute() {
    String jobParam = XxlJobHelper.getJobParam();
    logger.info("jobParam:" + jobParam);
    logger.info("hello job");
}

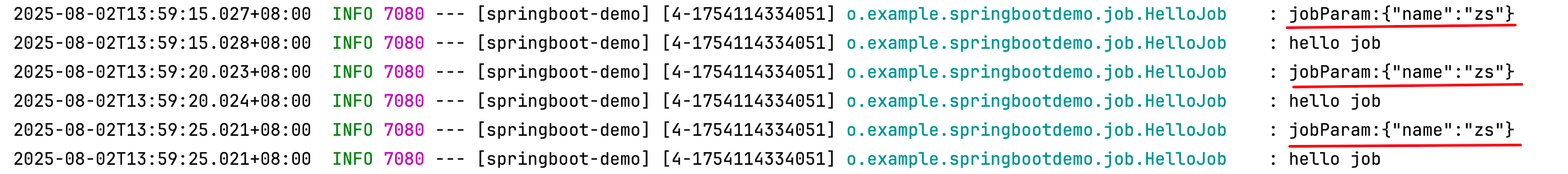

结果如下：

可以发现能正确获取到配置的任务参数。

3.2 GLUE模式

在配置任务时，除了BEAN模式，还有GLUE模式。

GLUE模式是指任务以源码方式维护在调度中心，支持通过Web IDE在线更新，实时编译和生效，因此不需要指定JobHandler。

首先，在执行器项目中新增一个任务类：

java

@Component
public class GLUEJob {

    private static final Logger logger = Logger.getLogger(GLUEJob.class.getName());

    public void method1(){
        logger.info("method1");
    }

    public void method2(){
        logger.info("method2");
    }

}

注意，该任务类只是一个简单的组件，并没有使用@XxlJob标注。

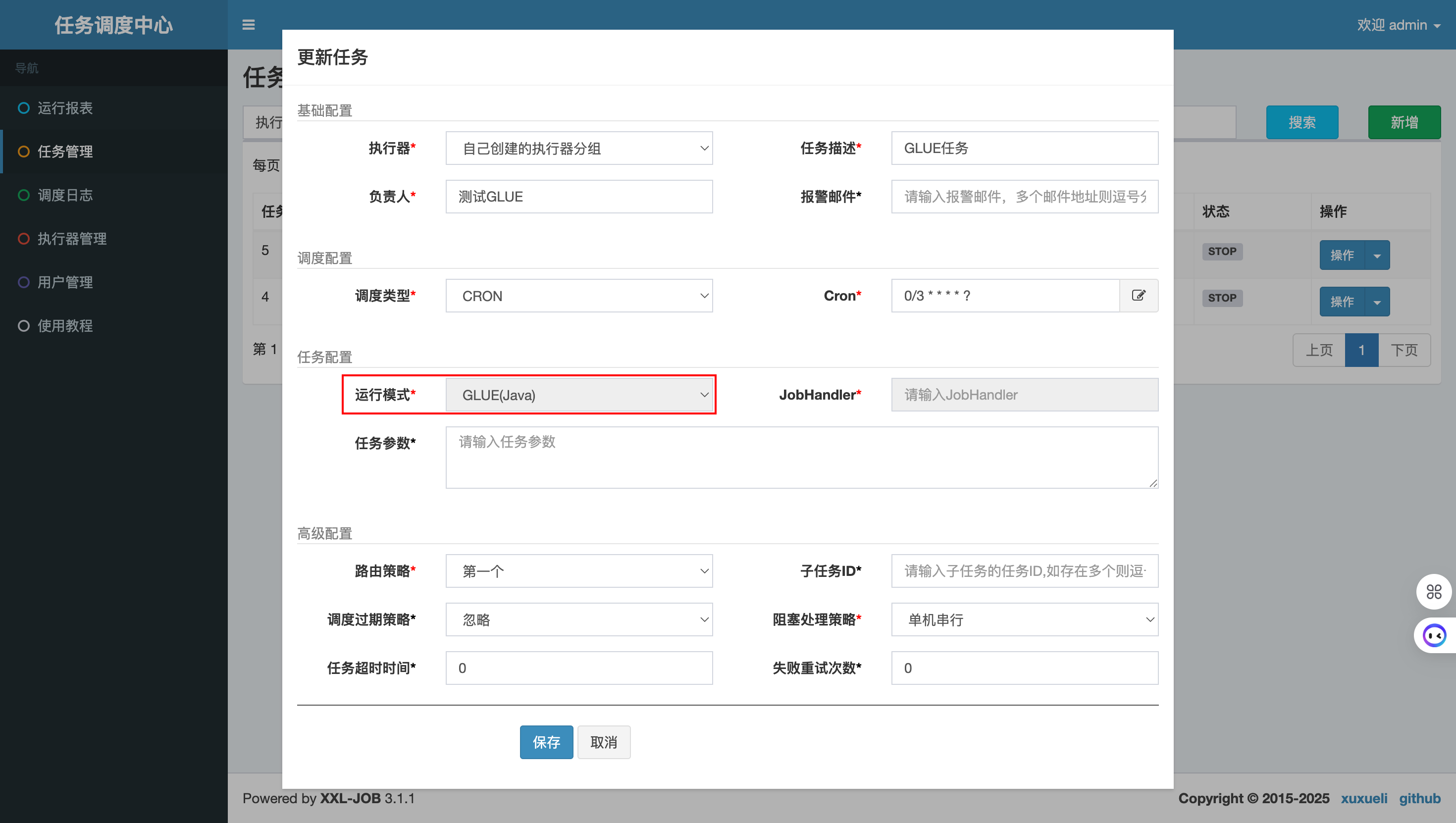

然后，在调度中心新建一个任务，模式设置为GLUE：

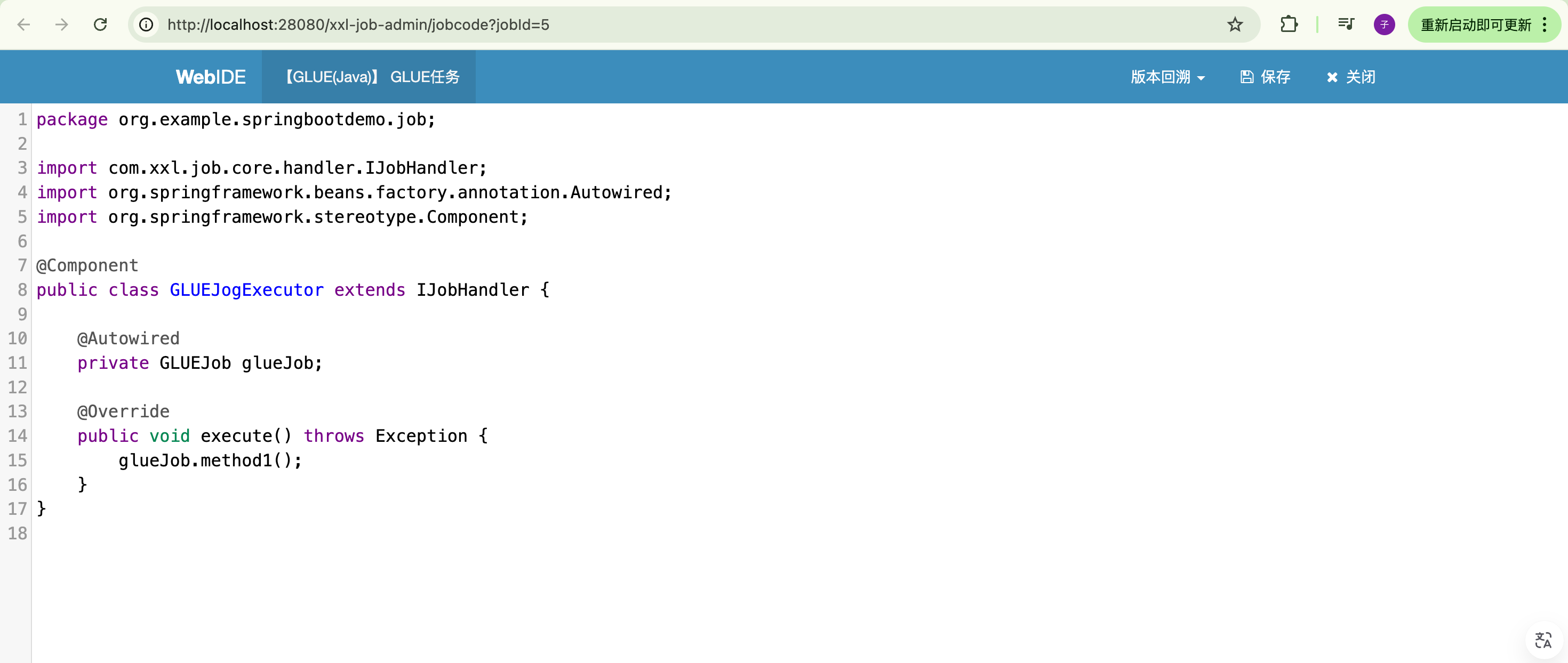

保存后在任务列表，选中新创建的任务，操作按钮下拉选型选择GLUE IDE，打开在线源码编辑器：

输入以下代码：

java

package org.example.springbootdemo.job;

import com.xxl.job.core.handler.IJobHandler;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.stereotype.Component;

@Component
public class GLUEJogExecutor extends IJobHandler {

    @Autowired
    private GLUEJob glueJob;

    @Override
    public void execute() throws Exception {
        glueJob.method1();
    }
}

输入版本号后（方便回溯）保存关闭。

然后，启动任务：

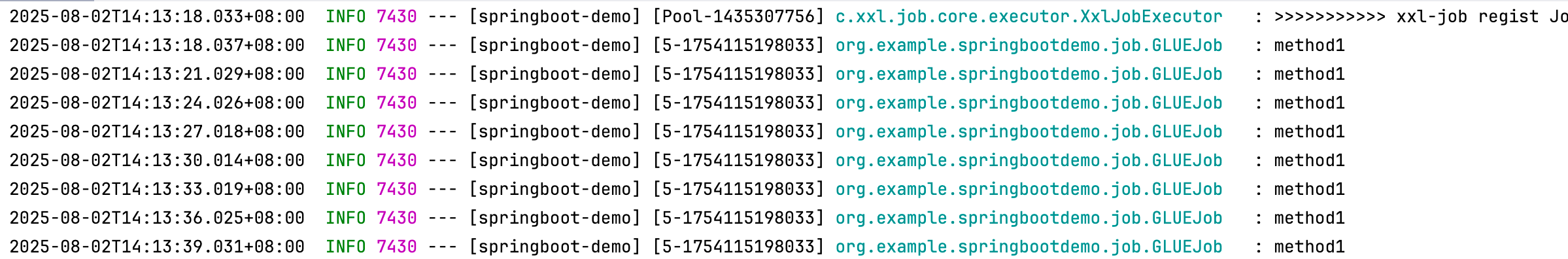

可以发现任务顺利运行。

总结，GLUE模式可以让非任务方法实时变为任务。

3.3 服务多实例（路由策略）

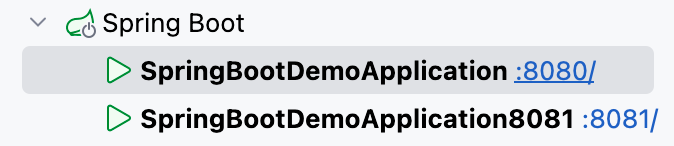

由于XXL- JOB是分布式任务调度框架，所以本小节启动两个微服务，注意，由于在同一台机上启动多个微服务，有可能造成端口冲突，所以需要配置为不同的端口(VM参数)：

txt

-Dserver.port=8081 -Dxxl.job.executor.port=9998

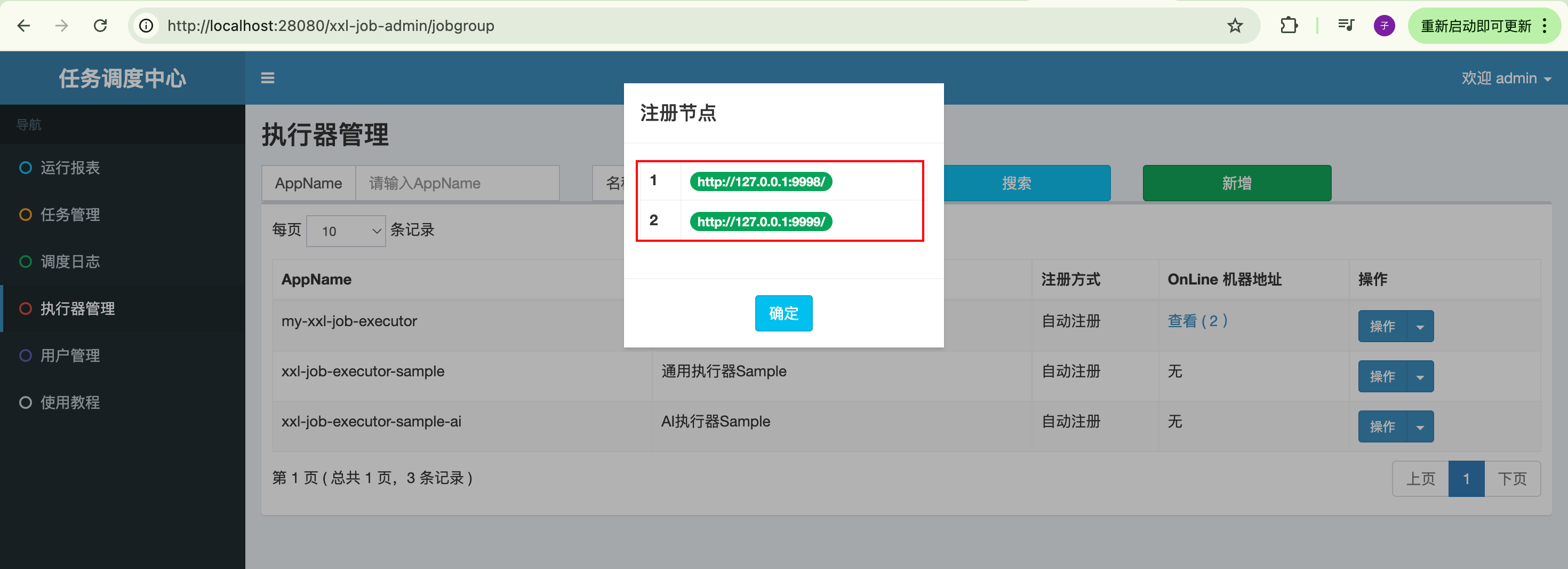

启动成功后，在执行器界面也能看到两个节点：

回到第一个测试任务helloJob，启动任务，会发现任务只在一个服务实例上运行，这保证了任务不会被重复执行。

在创建任务时，有一个配置路由策略，可以配置当有多个执行器时，选择哪一个执行器执行任务，选项如下：

第一个：总是选择可用执行器列表中的第一个执行器。
最后一个：总是选择可用执行器列表中的最后一个执行器。
轮询：按照顺序依次选择下一个可用执行器，实现轮流执行。
随机：每次从可用执行器列表中随机选择一个执行器。
一致性HASH：根据任务的调度参数（例如，JobId、任务参数等）计算哈希值，然后根据哈希值选择对应的执行器。相同的哈希值总是路由到同一个执行器。
最不经常使用：选择历史调度次数最少的那个执行器来执行任务。
最近最久未使用：选择历史调度时间最久远的那个执行器来执行任务（即，最近没有被调度的执行器）。
故障转移：按照执行器列表顺序依次尝试调度，如果当前执行器失败，则尝试下一个，直到成功。
忙碌转移：当调度中心发现某个执行器正在忙碌（例如，正在执行大量任务，或者某个任务长时间未返回）时，会尝试将任务调度到集群中其他不那么忙碌的执行器上。

分片广播：将一个任务拆分成多个分片，然后将这些分片广播到所有可用的执行器上，每个执行器独立地处理分配给自己的分片。在执行器中，使用如下方式获取总分片和当前分片：

java

// 获取总分片
int shardTotal = XxlJobHelper.getShardTotal();
// 获取当前分片
int shardIndex = XxlJobHelper.getShardIndex();

例如，在调度中心修改路由策略为分片广播，然后在执行器任务中获取当前分片和总分片：

java

@XxlJob(value = "helloJob")
public void execute() {
    // 获取总分片
    int shardTotal = XxlJobHelper.getShardTotal();
    // 获取当前分片
    int shardIndex = XxlJobHelper.getShardIndex();

    logger.info(String.format("分片参数：当前分片序号 = %s, 总分片数 = %s", shardIndex, shardTotal));
}

结果发现每个执行器节点都会被调用，这样可以并行执行任务。

4. CRON表达式

CRON 表达式 是一种用于配置定时任务的字符串，它指定了任务在什么时候运行。

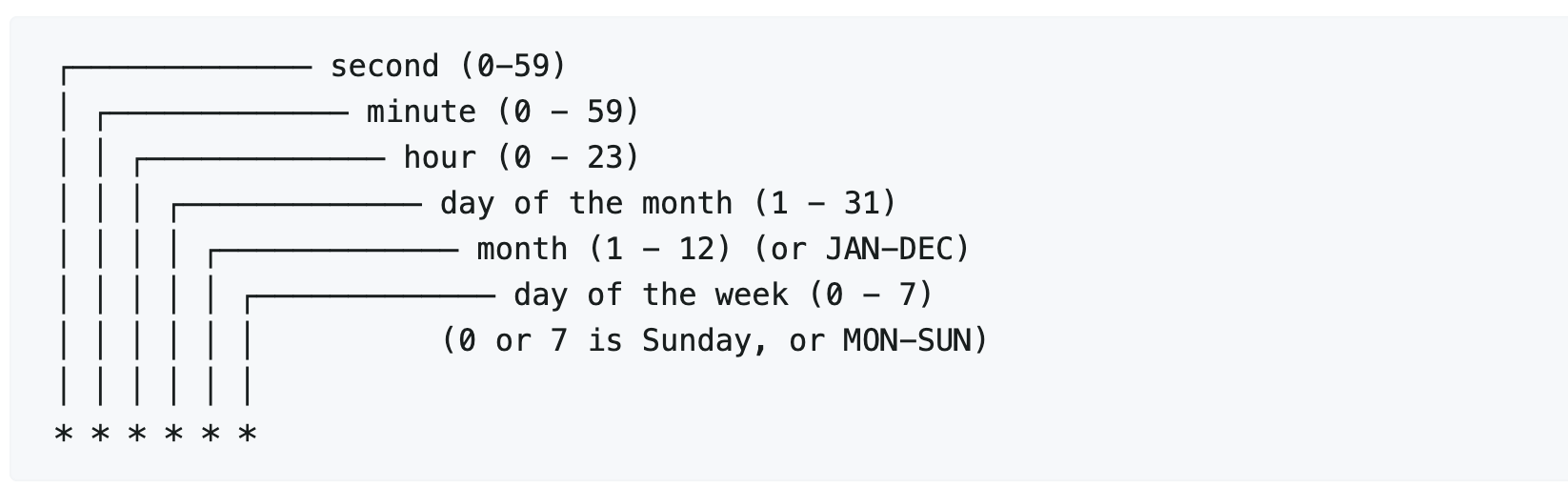

一个标准的 Cron 表达式由六个或七个字段组成，每个字段代表一个时间单位，并用空格分隔。每个字段都有特定的取值范围和含义：

秒：取值范围 0-59。
分钟：取值范围 0-59。
小时：取值范围 0-23 (24 小时制)。
日期 (月份中的天)：取值范围 1-31。
月份：取值范围 1-12 (或使用 JAN, FEB 等缩写)。
星期几：取值范围 0-7 (其中 0 和 7 都代表星期日，1 代表星期一，以此类推；或使用 SUN, MON 等缩写)。
年份 (可选)：取值范围 1970-2099。

大部分情况下，使用的是 六个字段 的 Cron 表达式，省略了年份。

Cron 表达式通过使用一些特殊字符来提供更强大的调度能力：

***** (星号)：表示“每”或“所有”。例如，在小时字段中使用 * 表示每小时。
? (问号)：表示“不指定”。通常用于日期和星期几字段，因为这两者可能存在冲突。例如，如果指定了特定的日期，就不需要再指定星期几，反之亦然。
- (连字符)：表示范围。例如，在小时字段中使用 9-17 表示从上午 9 点到下午 5 点的每个小时。
, (逗号)：表示列表值。例如，在星期几字段中使用 MON,WED,FRI 表示每周一、周三和周五。
/ (斜杠)：表示步长或增量。例如，在分钟字段中使用 0/15 表示从第 0 分钟开始，每 15 分钟执行一次 (即 0, 15, 30, 45 分)。
L (last)：表示“最后”。
- 在日期字段中使用 L 表示该月的最后一天。
- 在星期几字段中使用 L 表示该月的最后一个星期几（例如，5L 表示该月的最后一个星期五）。
W (weekday)：表示“最近的工作日”。
- 在日期字段中使用 nW 表示离指定日期 n 最近的工作日。例如，15W 表示离该月 15 号最近的工作日。
# (哈希)：用于星期几字段，表示该月的第几个星期几。例如，6#3 表示该月的第三个星期六。

一些CRON表达式示例：

0 0 * * * ?：每天午夜 0 点执行。
0 15 10 * * ?：每天上午 10:15 执行。
0 0/5 14,18 * * ?：每天下午 2 点到 2 点 55 分之间以及下午 6 点到 6 点 55 分之间，每隔 5 分钟执行一次。
0 0 10 L * ?：每月最后一天上午 10 点执行。
0 0 10 ? * 6#3：每月第三个星期六上午 10 点执行。
