Spring Cloud Gateway

1. 介绍

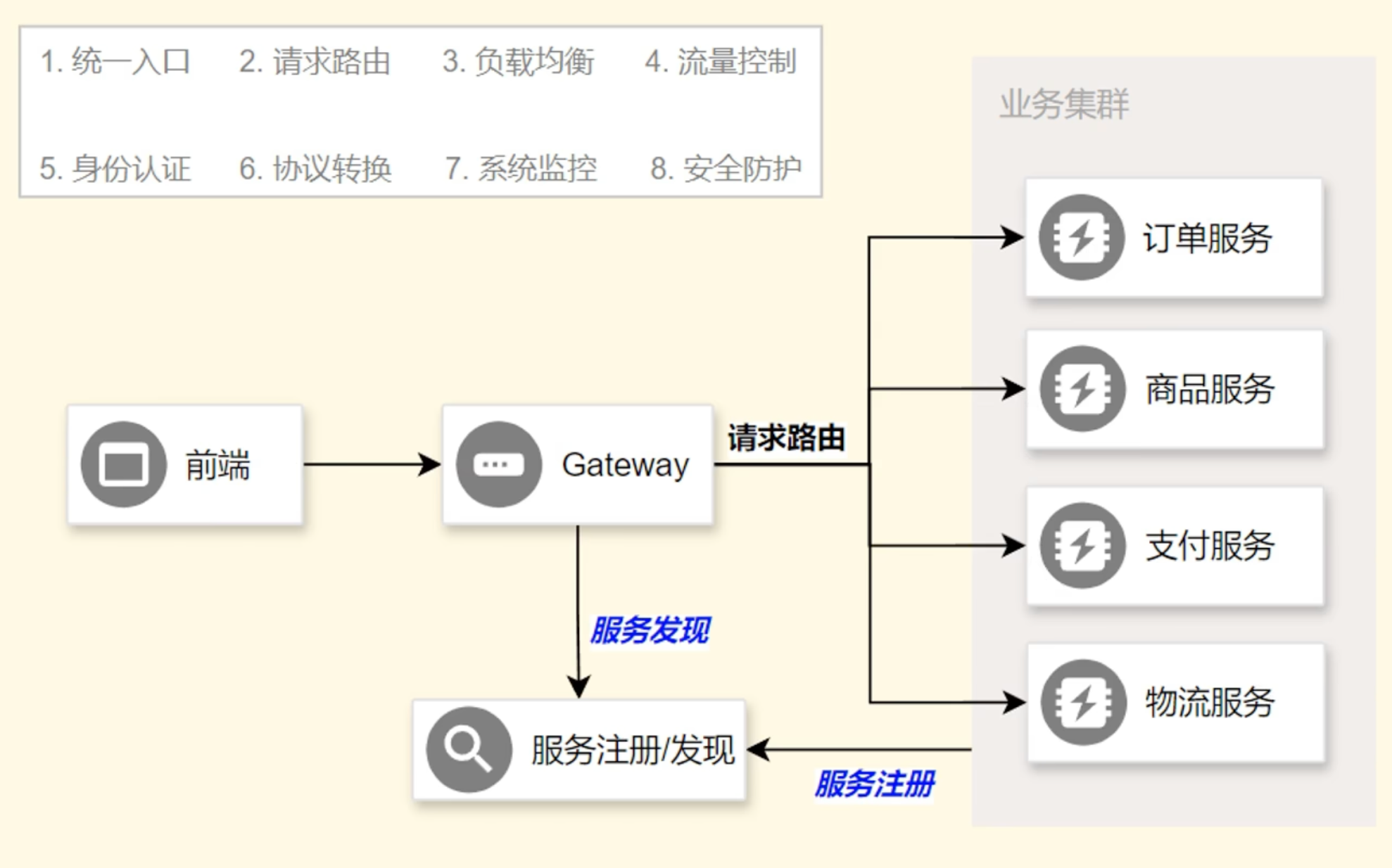

Gateway，即为网关，为用户提供了一个统一入口，并将请求路由到后端不同的微服务。

假设现在有多个微服务，包括订单服务、商品服务、支付服务等，并且这些微服务部署在多台服务器上，那么前端应用应该访问哪个请求路径呢？显然，后台微服务应该给出一个统一的入口，这就是网关的作用之一。

当请求到达网关后，例如https://gateway-ip:port/createOrder，网关怎么判断这个请求应该转发给哪个微服务呢？所以，我们应该在网关服务里设置路由规则，由路由规则决定将请求转发给哪个微服务。

为了获取微服务的地址，网关也需要到服务注册与发现中心（例如Nacos）上找到对应微服务的地址。

2. 环境搭建

单独新建一个模块，引入如下依赖：

xml

<dependencies>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-gateway</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-loadbalancer</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
    </dependency>
</dependencies>

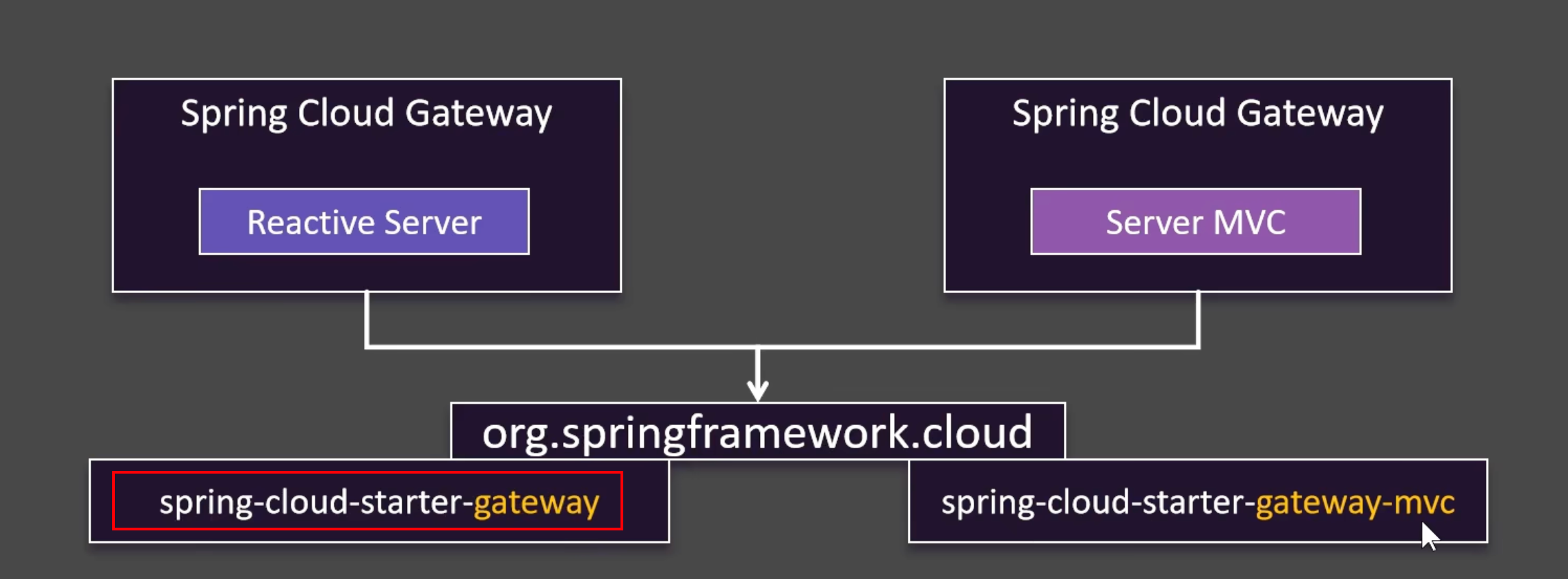

注意，Spring Cloud Gateway提供两套实现，spring-cloud-starter-gateway和spring-cloud-starter-gateway-mvc，前者基于Reactive模型，后者基于传统的Servlet模型，一般使用前者。

网关主启动类：

java

@EnableDiscoveryClient
@SpringBootApplication
public class GatewayApplication
{
    public static void main( String[] args )
    {
        SpringApplication.run(GatewayApplication.class, args);
    }
}

然后在配置文件中修改：

yaml

server:
  port: 80

spring:
  application:
    name: gateway
  cloud:
    gateway:
      enabled: true

为了前端访问时不带端口号，一般将端口改为80。

3. 路由介绍

网关中最主要的功能就是请求路由，对应的是路由规则。

3.1 术语与流程介绍

路由规则涉及三个术语：

Route：一个Route就是一个路由规则，由ID、URI、一组Predicate（断言）和一组Filter（过滤器）组成。当请求到达网关时，如果该路由规则的断言全部匹配（返回true），表示该请求可以由该路由规则处理，会将该请求转发到URI对应的路径；
Predicate：断言，是一个函数式接口（Predicate），当请求到来时，被封装为ServerWebExchange，断言可以对该请求实行特定的匹配规则，返回boolean值；
Filter：过滤器，更容易理解的话应该称为拦截器，分为拦截请求和拦截响应，当一个请求要转发给某个微服务时，可以使用请求拦截对该请求做出修改，也可以使用响应拦截对微服务返回的响应做出修改；

网关工作图如下：

Spring Cloud Gateway Diagram

当请求到达网关时，如果Handler Mapping判读该请求全部符合某个Route的断言规则，那么就交给Web Handler进行请求转发，首先会经过拦截器链的前执行器（在请求到达微服务之前），之后请求到达微服务执行业务，之后响应从微服务回到网关，经过拦截器的后执行器（请求从微服务回来），最终返回给前端。

3.2 配置路由规则

我们可以在网关配置文件中配置路由规则，如下：

yaml

spring:
  cloud:
    gateway:
      routes:
        - id: order-service
          uri: lb://order-service
          predicates:
            - Path=/api/order/**
        - id: product-service
          uri: lb://product-service
          predicates:
            - Path=/api/product/**

spring.cloud.gateway.routes是一个列表，其中的元素是RouteDefinition，包含如下内容：
java
```
public class RouteDefinition {
    private String id;
    private @NotEmpty @Valid List<PredicateDefinition> predicates = new ArrayList();
    private @Valid List<FilterDefinition> filters = new ArrayList();
    private @NotNull URI uri;
    private Map<String, Object> metadata = new HashMap();
    private int order = 0;
}
```
1
2
3
4
5
6
7
8
- id：路由规则标识符；
- uri：请求匹配上该路由规则后，需要将该请求转发到哪个地址；可以配置的内容如下：
  - 具体的主机和端口，格式为：http://hostname:port或 https://hostname:port；
  - 带负载均衡的服务发现名称，格式为：lb://service-name，lb表示load balancer，负载均衡的意思，service-name为微服务名称，需要与Nacos中的微服务名称相同；
  - WebSocket 连接，格式为：ws://hostname:port 或 wss://hostname:port
- predicates：一组断言规则，具体后续再讲解；
- filters：一组过滤器规则，具体后续再讲解；
- metadata：元数据，具体后续再讲解；
- order：该路由规则的优先级，数字越低优先级越高。路由规则是有顺序的，如果前面的路由规则匹配上该请求，那么就不再进行后续匹配了。

3.3 测试

通过上面的配置，我们就可以测试路由是否生效了，不过，还需要注意的是，我们匹配的路径是/api/order/**等，表示请求路径应该以/api/order/开头，转发后到达微服务的路径也是这样的，所以需要修改微服务的请求路径，统一以/api/order/开头，在配置文件中修改如下：

properties

server.servlet.context-path=/api/order

properties

server.servlet.context-path=/api/product

并且，我们之前的订单服务，使用OpenFeign远程调用了商品服务，也需要添加前缀：

java

@FeignClient(value = "product-service", path = "/api/product", fallback = ProductFeignClientFallback.class)
public interface ProductFeignClient {

    @GetMapping("/product/{id}")
    Product getProduct(@PathVariable("id") Long id);

}

由@FeignClient中的path指定前缀路径。

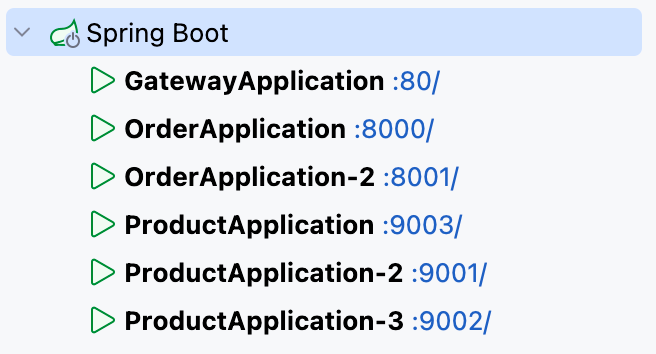

启动如下微服务和网关：

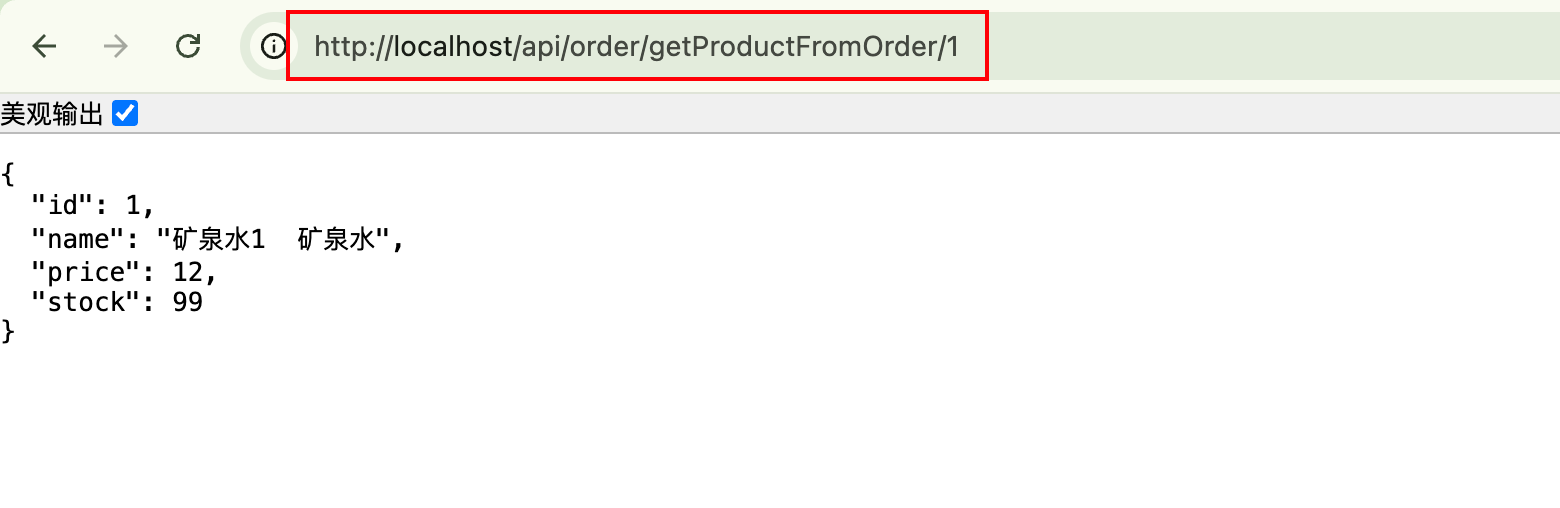

然后在浏览器中访问如下地址：

测试成功。

4. Predicate

在之前的例子中，我们写的断言如下：

yaml

          predicates:
            - Path=/api/order/**

为什么要这么写呢？

4.1 什么是断言

断言就是一种匹配规则，根据HTTP请求返回true或false。

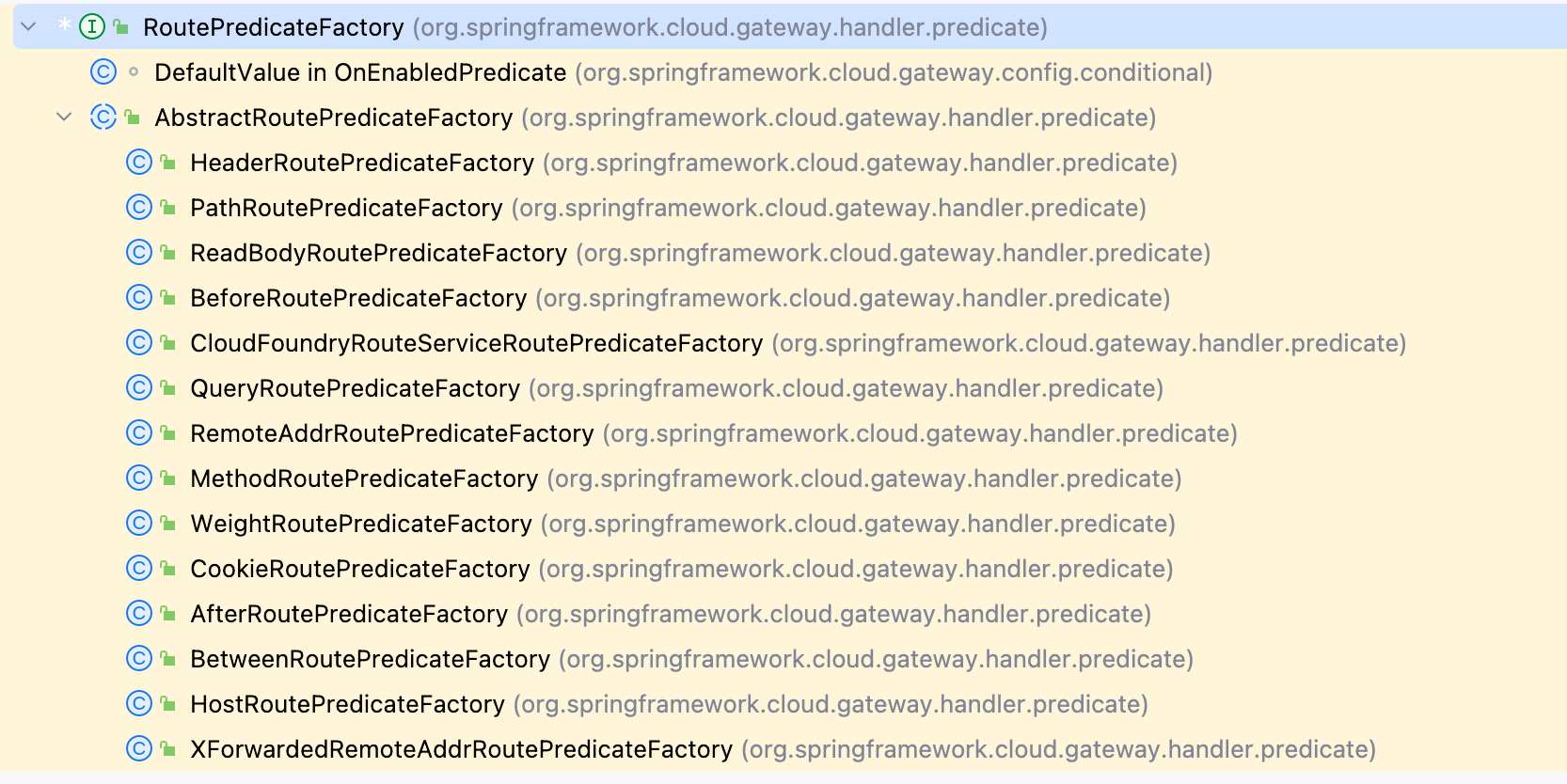

在Spring Cloud Gateway中，断言由RoutePredicateFactory定义，其实现类如下：

也就是说，每个实现类就实现了某种断言，例如PathRoutePredicateFactory就是根据请求路径匹配请求，该断言的名称就是Path。

我们就以PathRoutePredicateFactory为例，介绍断言是如何工作的，首先在PathRoutePredicateFactory中，存在以下内部类：

java

public static class Config {

  private List<String> patterns = new ArrayList<>();

  private boolean matchTrailingSlash = true;
}

patterns表示可以匹配的路径，可以有多个；
matchTrailingSlash表示是否可以匹配路径末尾的/，默认值为true，如果设置为false，假设可以匹配的路径是/red/{segment},/blue/{segment}，那么路径为/red/1/的请求就无法通过该断言，最终会导致该路由规则无法匹配到该请求；

之后，在PathRoutePredicateFactory的方法apply中，就可以根据配置判断是否匹配路径：

java

@Override
public Predicate<ServerWebExchange> apply(Config config) {
  // 首先从config中解析可以匹配的路径规则
  final ArrayList<PathPattern> pathPatterns = new ArrayList<>();
  synchronized (this.pathPatternParser) {
    pathPatternParser.setMatchOptionalTrailingSeparator(config.isMatchTrailingSlash());
    config.getPatterns().forEach(pattern -> {
      PathPattern pathPattern = this.pathPatternParser.parse(pattern);
      pathPatterns.add(pathPattern);
    });
  }
  // 返回GatewayPredicate对象
  return new GatewayPredicate() {
    // 在test方法中判断是否匹配
    @Override
    public boolean test(ServerWebExchange exchange) {
      // 拿到请求的路径
      PathContainer path = (PathContainer) exchange.getAttributes().computeIfAbsent(
          GATEWAY_PREDICATE_PATH_CONTAINER_ATTR,
          s -> parsePath(exchange.getRequest().getURI().getRawPath()));

      // config中的路径逐一与请求路径判断是否匹配
      PathPattern match = null;
      for (int i = 0; i < pathPatterns.size(); i++) {
        PathPattern pathPattern = pathPatterns.get(i);
        if (pathPattern.matches(path)) {
          match = pathPattern;
          break;
        }
      }

      if (match != null) {
        // 匹配上了，返回true
        traceMatch("Pattern", match.getPatternString(), path, true);
        PathMatchInfo pathMatchInfo = match.matchAndExtract(path);
        putUriTemplateVariables(exchange, pathMatchInfo.getUriVariables());
        exchange.getAttributes().put(GATEWAY_PREDICATE_MATCHED_PATH_ATTR, match.getPatternString());
        String routeId = (String) exchange.getAttributes().get(GATEWAY_PREDICATE_ROUTE_ATTR);
        if (routeId != null) {
          // populated in RoutePredicateHandlerMapping
          exchange.getAttributes().put(GATEWAY_PREDICATE_MATCHED_PATH_ROUTE_ID_ATTR, routeId);
        }
        return true;
      }
      else {
        // 没有匹配上，返回false
        traceMatch("Pattern", config.getPatterns(), path, false);
        return false;
      }
    }

    @Override
    public Object getConfig() {
      return config;
    }

    @Override
    public String toString() {
      return String.format("Paths: %s, match trailing slash: %b", config.getPatterns(),
          config.isMatchTrailingSlash());
    }
  };
}

除了匹配方法，还存在以下方法需要关注shortcutFieldOrder，表示简写形式：

java

private static final String MATCH_TRAILING_SLASH = "matchTrailingSlash";

@Override
public List<String> shortcutFieldOrder() {
  return Arrays.asList("patterns", MATCH_TRAILING_SLASH);
}

4.2 断言的写法

断言有两种形式的写法：完整形式与简写形式。

完整形式需要指明断言的名称与参数，例如：

yaml

    predicates:
      - name:  Path
        args:
          patterns:
            - /api/order/**
          matchTrailingSlash: false

name：就是断言实现类的前缀名称，例如PathRoutePredicateFactory的名称就是Path，MethodRoutePredicateFactory的名称就是Method；
args：断言实现类内部类Config的配置参数，例如PathRoutePredicateFactory的内部配置类有patterns和matchTrailingSlash，我们就可以在args中写上对应的配置；

简写形式的形式为name=args，例如：

yaml

    predicates:
      - Path=/api/order/**

也就是说使用名称为Path的断言实现，并且参数为/api/order/**，表示匹配路径是/api/order/**，如果要配置matchTrailingSlash，可以这样写：

yaml

    predicates:
      - Path=/api/order/**,false

5. Filter

5.1 Filter怎么配

与断言相似，Filter也有两种形式：完整形式与简写形式。

完整形式：

yaml

    filters:
      - name: AddRequestHeader
        args:
          name: X-Request-Id
          value: abc

name：即GatewayFilterFactory的前缀，例如AddRequestHeaderGatewayFilterFactory的名称即为AddRequestHeader；

args：过滤器的参数，可以查看apply()方法的参数，例如NameValueConfig：

java

public static class NameValueConfig {

  @NotEmpty
  protected String name;

  @NotEmpty
  protected String value;
}

简写形式：

就是以name=args-value的形式定义的Filter，例如：

yaml

    filters:
      - AddResponseHeader=X-Request-Id,abc

完整的Filter列表请参照：https://docs.spring.io/spring-cloud-gateway/reference/spring-cloud-gateway-server-webflux/gatewayfilter-factories.html

5.2 Filter作用

例如，我们以如下配置演示Filter的作用：

yaml

spring:
  application:
    name: gateway
  cloud:
    gateway:
      enabled: true
      routes:
        - id: order-service
          uri: lb://order-service
          predicates:
            - Path=/api/order/**
          filters:
            - AddRequestHeader=X-Request-Id,abc
            - name: AddResponseHeader
              args:
                name: X-Gateway-name
                value: ${spring.application.name}

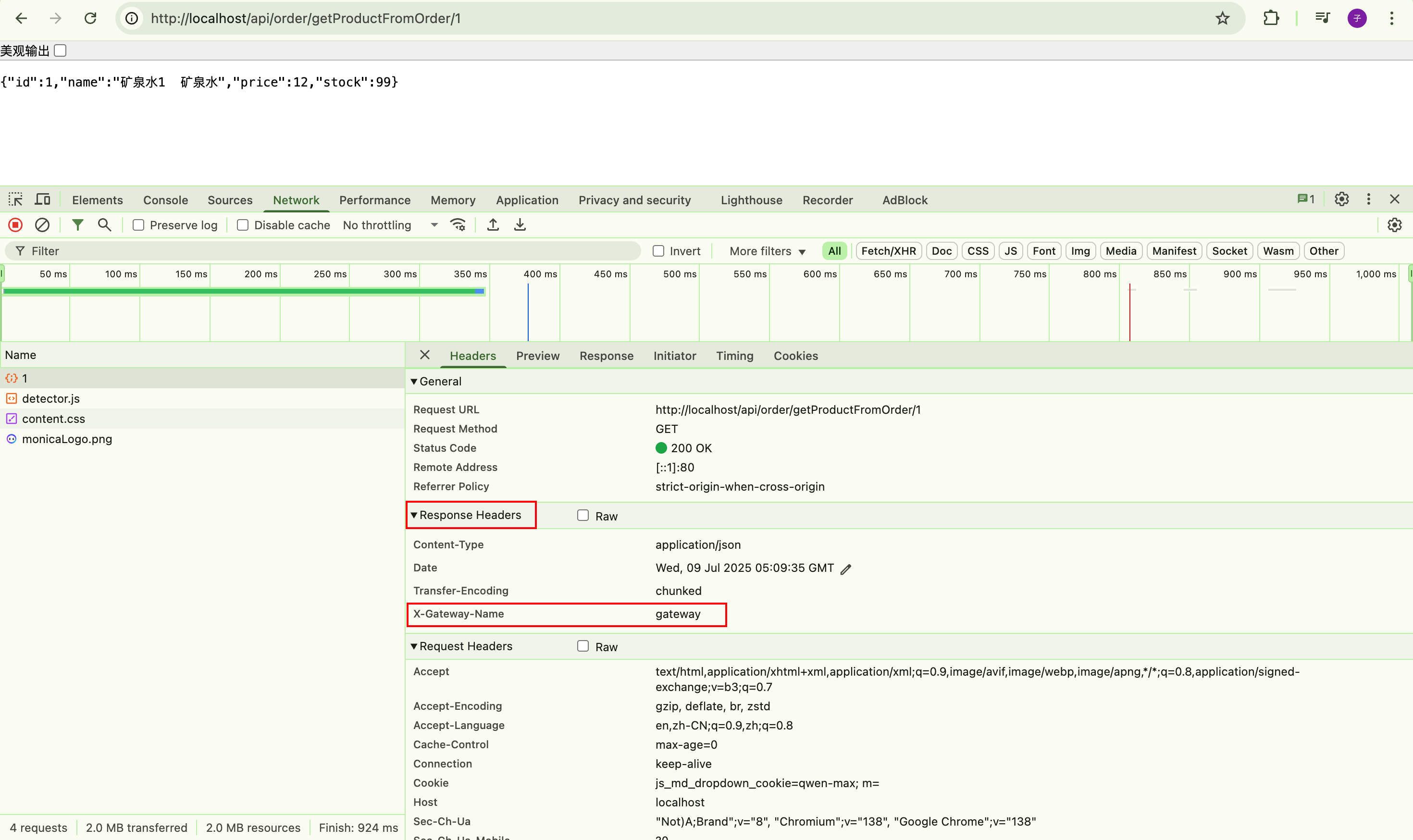

以上配置了两个Filter，其中：

AddRequestHeader在向为服务转发请求时，会添加一个请求头，名称为X-request-Id，值为abc；
AddResponseHeader在向前端返回响应时，也会添加一个响应头，名称为X-Gateway-name，值为${spring.application.name}，即gateway

5.3 自定义Filter

可以实现GatewayFilterFactory接口来实现自己的Filter，实现如下方法：

apply()：具体的Filter行为，如果是在响应中添加响应头，需要在then()方法中添加逻辑，函数式编程；
shortcutFieldOrder()：定义了简写形式；
getConfigClass()：获取配置类；

java

@Component
public class CustomResponseHeaderGatewayFilterFactory implements GatewayFilterFactory<AbstractNameValueGatewayFilterFactory.NameValueConfig> {
    @Override
    public GatewayFilter apply(AbstractNameValueGatewayFilterFactory.NameValueConfig config) {

        return new GatewayFilter() {
            @Override
            public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
                return chain.filter(exchange).then(Mono.fromRunnable(()->{
                    String headerName = config.getName();
                    String value = "";
                    String headerValue = config.getValue();
                    switch (headerValue){
                        case "uuid": value = UUID.randomUUID().toString();break;
                        default: value = headerValue;
                    }
                    exchange.getResponse().getHeaders().add(headerName, value);
                }));
            }
        };

    }

    @Override
    public List<String> shortcutFieldOrder() {
        return List.of("name", "value");
    }

    @Override
    public Class<AbstractNameValueGatewayFilterFactory.NameValueConfig> getConfigClass() {
        return AbstractNameValueGatewayFilterFactory.NameValueConfig.class;
    }
}

将自定义的Filter加入到容器中。

之后，就可以在配置文件中使用自定义的Filter：

yaml

  filters:
    - CustomResponseHeader=customer-header,uuid

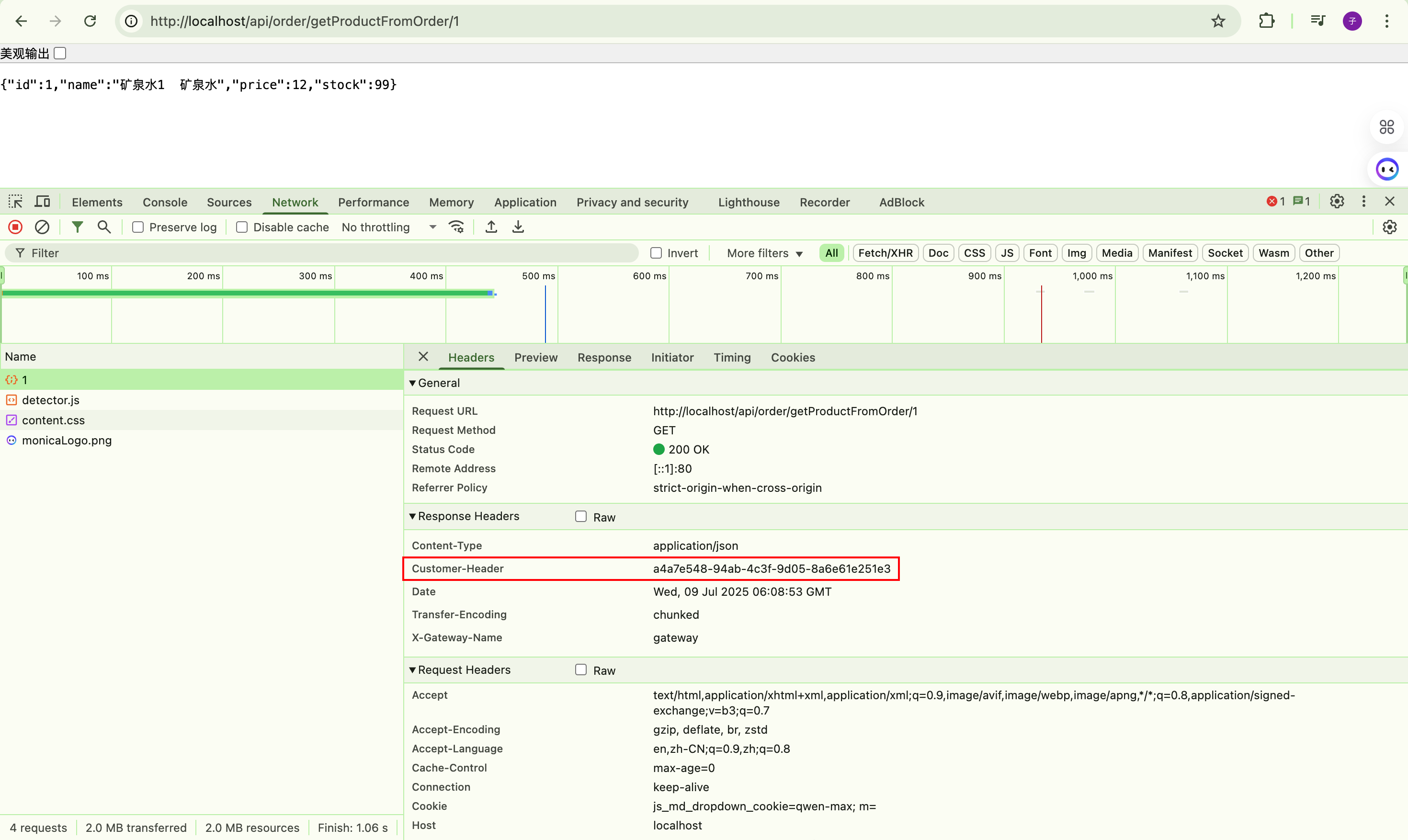

测试结果如下：

5.4 默认Filter

除了为每个路由规则配置Filter外，我们也可以配置默认的Filter：

yaml

spring:
  cloud:
    gateway:
      default-filters:
      - AddResponseHeader=X-Response-Default-Red, Default-Blue
      - PrefixPath=/httpbin

5.5 RewritePathGatewayFilterFactory

在前面的例子中，为了匹配微服务，我们在请求路径上加了/api/order/，并且微服务的路径（controller）也要加上相同的路径前缀，如果没有路径，则会提示404。

我们可以使用RewritePathGatewayFilterFactory可以改写路径，即请求到达网关后，匹配到对应的微服务后，网关会改写请求路径，使其匹配后端微服务的路径。

使用如下：

yaml

- RewritePath=/api/order/?(?<segment>.*), /$\{segment}

具体解释如下：

/api/order/?(?<segment>.*)：这是一个正则表达式，匹配 /api/order/ 后面的内容，并将其捕获到名为 segment 的组中。? 表示 /api/order/ 后面可以没有内容或有任意内容。
/$\{segment}：重写后的路径，将原路径中 /api/order/ 后面的内容（即 ${segment}）拼接到根路径 / 后面。

例如，请求路径为 /api/order/test 会被重写为 /test。

6. Metadata

6.1 基本使用

metadata中可以配置额外的信息，随意配置，例如：

yaml

  metadata:
    author: shuimuzi
    description: service of gateway

之后，可以按照如下方式获取metadata：

java

Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
// get all metadata properties
route.getMetadata();
// get a single metadata property
route.getMetadata(someKey);

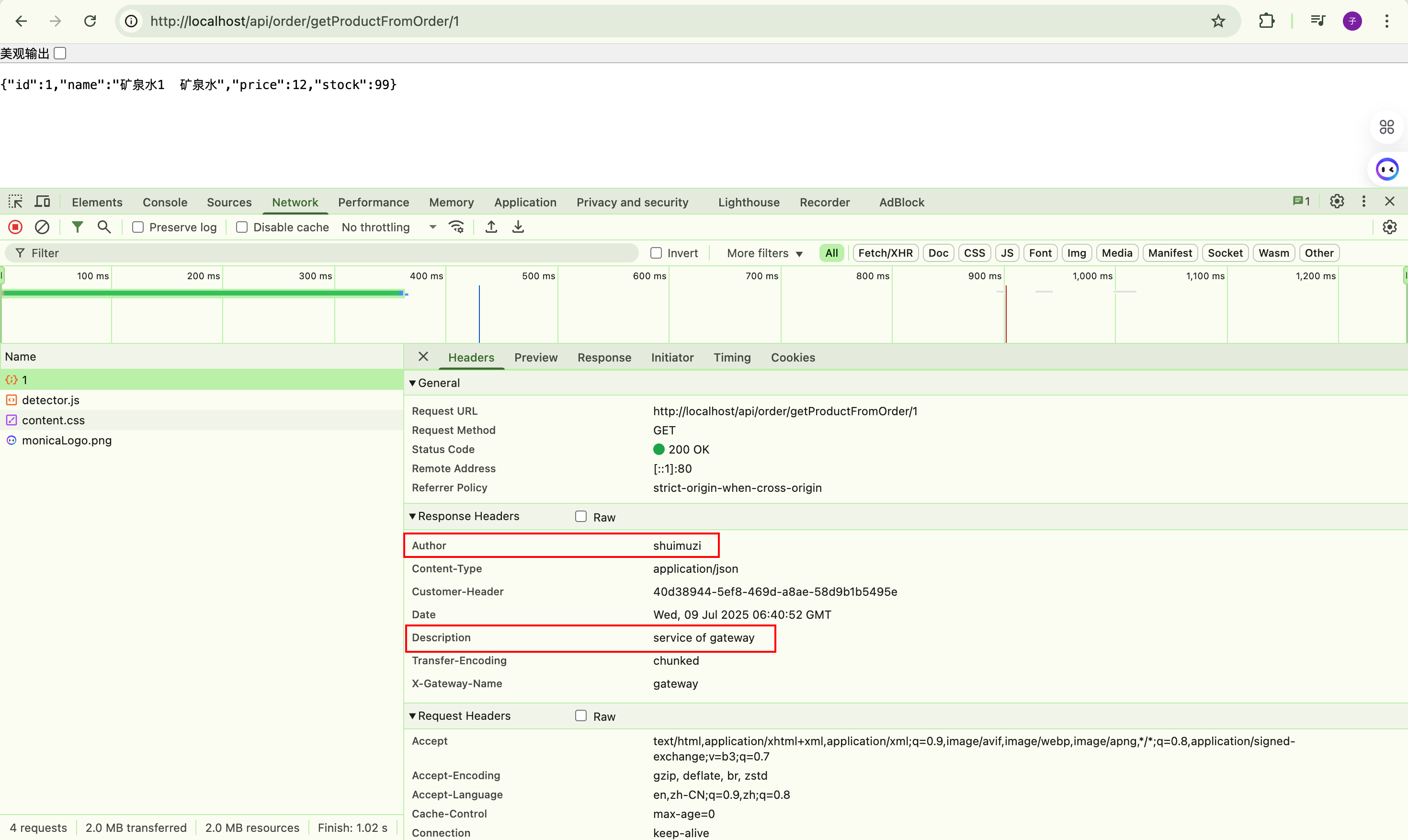

例如，我们在自定义的CustomResponseHeaderGatewayFilterFactory中，获取metadata并加入到响应头中：

java

@Override
public GatewayFilter apply(AbstractNameValueGatewayFilterFactory.NameValueConfig config) {

    return new GatewayFilter() {
        @Override
        public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
            return chain.filter(exchange).then(Mono.fromRunnable(()->{
                String headerName = config.getName();
                String value = "";
                String headerValue = config.getValue();
                switch (headerValue){
                    case "uuid": value = UUID.randomUUID().toString();break;
                    default: value = headerValue;
                }
                exchange.getResponse().getHeaders().add(headerName, value);

                Route route = exchange.getAttribute(GATEWAY_ROUTE_ATTR);
                Map<String, Object> metadata = route.getMetadata();
                metadata.forEach((k,v)->{
                    exchange.getResponse().getHeaders().add(k, v.toString());
                });
            }));
        }
    };
}

6.2 CORS

我们可以在metadata中配置跨域相关内容：

yaml

  metadata:
    cors:
      allowedOrigins: '*'
      allowedMethods:
        - GET
        - POST
      allowedHeaders: '*'
      maxAge: 30

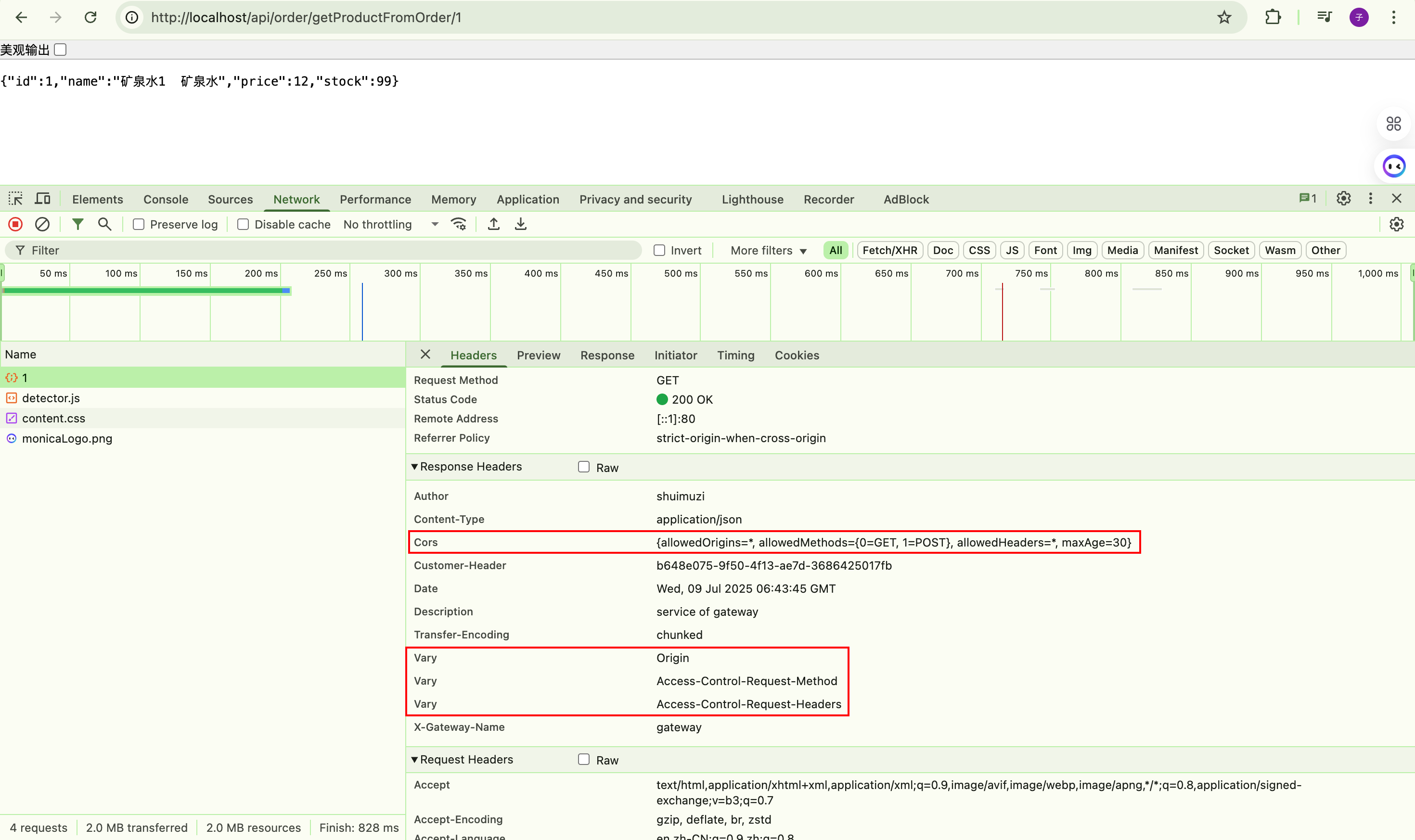

可以看到，响应头中多了一些关于跨域的内容。
